防水母线槽的施工技巧

发布日期:2020-07-07 作者: 点击:

沈阳母线槽厂家今天为大家介绍一下防水母线槽的施工技巧

1.防水母线槽施工前土建需完结管井预留孔洞的修整,管井墙面地面抹灰刷白等作业。

2.防水母线槽装置完结后配电间需装置正式门以便成品维护。

3.防水母线槽装置支架制造

竖井内防水母线槽装置支架悉数由制造厂供给专用支架,每节母线1付。

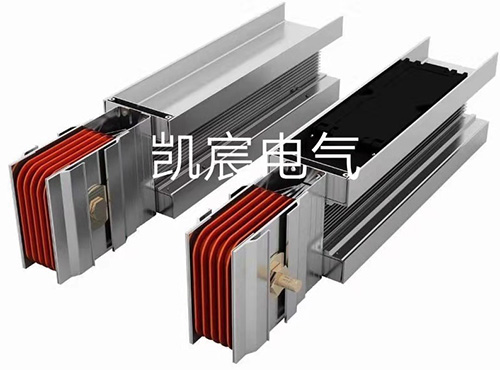

母线槽厂家


4.装置支架固定

按图纸走向及位置尺寸弹线定位,弹线时从每条母线的最高点,用小白线在强电小间内穿过各层楼板预留孔挂笔直线,用胀大螺丝和通丝吊杆固定吊架,吊架使用双螺母夹紧,吊架角钢启齿方向共同,操控吊架笔直,水平方向尺寸肉眼观察横平竖直。

5.吊装防水母线槽

小心拆除包装,查看防水母线槽外观有无损伤、变形,无污染,无腐蚀,用1000V摇表测验绝缘电阻,绝缘电阻不低于10MΩ,并记实备查;吊装时必需留心人身安全和避免防水母线槽损坏。

6.防水母线槽段间衔接和调整紧固

笔直装置防水母线槽固定支架及固定件悉数由制造厂供给,水平装置防水母线槽制造厂仅供给爪型固定件。

必需坚持防水母线槽在统一直线上,再进行螺栓紧固,衔接器螺栓紧固力矩50N.M~65N.M,其它衔接螺栓力矩M10-45N.M、M12-80N.M,衔接器螺栓紧固后,必需用漆笔做符号,确认紧固点。

母线装置容许偏差,笔直装置全长笔直(按楼层)5mm;水平装置成排间距(每段内)5mm。

7.装置始端衔接与结尾封闭

首要测验整根防水母线槽每相首端与结尾相位是否共同,然后在1#变配电室测验防水母线槽相位与低压柜相位是否共同,如共同作好始端衔接,装上始端箱和结尾箱,逐日施工完后都要做好结尾封堵,直至这条母线的最高层装置结尾箱。

8.插接箱装置

装置插接箱之前要按系统图查看插接箱内各电器元件是否与图纸相符,衔接是否精确,所有紧固螺栓是否结实,用1000V摇表测验绝缘电阻,大于10MΩ为合格。

装置插接箱插接开关必需处于断开状态,严禁带电插拔插接箱。

9.防水母线槽地台洞和墙洞封堵

按划定穿过防火分区的防水母线槽地台洞和墙洞都要进行防火封堵,封堵材料可采用防火枕或防火堵料,具体做法参照施工图集。

10.根据母线走向图,查看防水母线槽走向范围内是否有其它管道阻挠,预留孔的孔洞尺寸是否大于防水母线槽25~50mm,防水母线槽距侧墙、顶板的距离必需保证在装置和修理时有足够的水平和笔直空间,配电小间内笔直装置距后墙不小于100mm,距侧墙不小于150mm。
