母线槽与低电压电缆比较剖析

沈阳 母线槽厂家今天为大家介绍一下母线槽与低电压电缆的比较

母线槽的导电体选用铜排或铝排，其电流密度大，电阻小，集肤效应小，无须降容运用，压降小也就意味着能量损耗小，最终帮助终端用户节省投资。而关于电缆来讲，由于电缆芯为多股细铜线，其单截面积较平等电流等级的母排要大，且单根电缆一般不超越1000A，容量较大时则需要经过并联数根电缆来完结。

因此，电缆的集肤效应严重，减少了电流额定值，添加了电压降，能量损失大，电缆易老化，且简单引起线路发热。

低压电缆的安全性弱于母线槽。电缆表面为橡胶资料，该绝缘层抗机械损伤的才能差，在敷设过程中，由于工程现场环境较杂乱，极易划伤电缆表皮，在运用过程中也简单遭到鼠虫的损伤形成短路事故；安装电缆时必须先堵截电源，如果操作错误则会发生风险，特别是电缆要进行现场接地作业，接地的不牢靠会导致风险性添加。

而母线槽导体经过绝缘处理，外部有坚固的关闭外壳保护，母线槽防护等级一般为：IP30、IP40、IP54、IP65、IP66、最高可达到IP68；电气级别的母线外壳可作为全体接地运用，接地功能十分牢靠。

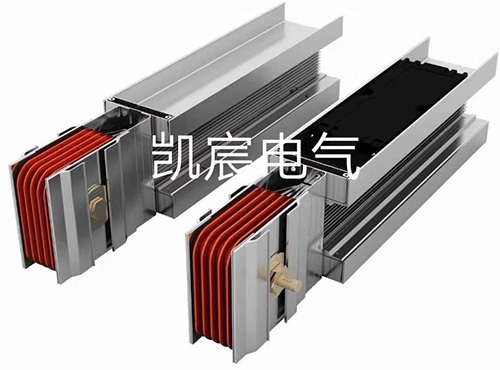

母线槽的结构——外壳+导体+绝缘资料

外壳

母线槽厂家

母线槽体系属于低阻抗型，外壳具有满足的强度以支撑和保护母线槽体系，防止机械受损。

外壳(除冲散热孔外)能供给IP40以上防护等级。

外壳资料一般选用钢板制成，其防腐处理可选用喷漆、喷塑、电镀、热浸锌等办法。关于4000A以上母线，由于外壳涡流发热原因，可选用弱磁铝板和不锈钢板制成。有时由于用户对防腐、损耗的特殊要求，4000A以下的母线槽也可选用铝板或不锈钢板等非导磁资料制成。

外壳自身即能保证杰出的电气连续性。

导体

载流部件是铜、铝或其合金资料，且均契合各自的规范要求。母排的所有接点和衔接处均镀锡或镀银。

绝缘资料

母线槽内部选用的绝缘资料均具有能接受温升试验温度和长期耐热才能，并具有满足的绝缘才能、机械才能和抗老化才能。

产品特色及应用

母线槽吸取了美国母线之精华，进行优化设计，选用双层绝缘，隔相垫块选用4220耐电弧粉制成，防爆、阻燃、从而弥补了母线绝缘资料耐高温功能之缺乏，使其更安全牢靠，并能接受较大的点动力，和较好的散热功能，扩大了该系列产品的应用领域。特别合适用于工矿企业大中型机电设备的输配电。
